加工直齿轮
典型加工零件
加工方式
设备亮点
用途
广泛应用于汽车工业、模具制造、轨道交通、精密仪器、航空航天等领域的高精度齿轮磨削及复杂修形。适用于淬火钢、高温合金等高硬度金属材料的成形磨削和修型加工。精度GB4,表面粗糙度≤Ra0.8。
典型加工零件

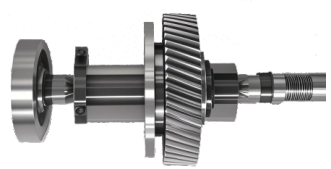

加工斜齿轮
加工螺杆
主要特点
3.1、系统稳定强大
高端数控系统，伺服响应快、抗干扰，6轴闭环控稳。
3.2、砂轮智能修型
参数输入，自动生成截形，自动成形、自动修整，砂轮库记忆便捷。
3.3、软件操作简易
人机对话，菜单式输入，轻松完成参数与工艺设置，满足多种加工需求。
3.4、在线便捷测量
专业测量系统，依数据精准绘图，直观把控加工质量。
3.5、极致高效精准
成形法加工，砂轮精修适配齿槽，自动完成齿形齿向修形，磨削高效，精度顶尖。
技术参数
|
项目 |
单位 |
YHYMK7320 |
YHYMK7336 |
|
|
被加工零件 |
模数 |
mm |
0.5~6 |
1~12 |
|
齿数 |
|
1~200 |
1~200 |
|
|
齿顶圆直径 |
mm |
200 |
360* |
|
|
最大齿面宽 |
mm |
200 |
600 |
|
|
螺旋角范围 |
度 |
任意 |
任意 |
|
|
砂轮安装尺寸 |
|
mm |
砂轮直径30~200 |
砂轮直径120-250 |
|
|
砂轮高度5~20 |
砂轮高度20~40 |
||
|
工件安装尺寸 |
头架顶尖 |
莫氏锥度 |
4# |
5# |
|
尾架顶尖 |
莫氏锥度 |
4# |
5# |
|
|
两顶尖中心距 |
mm |
750 |
900 |
|
|
中心高 |
mm |
110 |
210 |
|
|
各轴参数 |
X 砂轮左右移动轴 |
mm/min |
6000 |
10000 |
|
Y 砂轮前后移动轴 |
mm/min |
6000 |
6000 |
|
|
A工件旋转轴 |
rpm |
50 |
30 |
|
|
B 螺旋角调整轴 |
rpm |
5 |
5 |
|
|
C 砂轮主轴 |
rpm |
12000 |
8000 |
|
|
C1 修整主轴 |
rpm |
6000 |
6000 |
|
|
机床总功率 |
|
Kw |
26 |
40 |
|
工作台承重 |
|
KG |
50 |
120 |
|
精度指标 |
齿轮加工精度 |
|
4 级 |
4 级 |
|
电源参数 |
380V±10%,50HZ, 三相交流 |
|||
|
机 床 噪 音 |
75db (距机床1米处) |
|||
